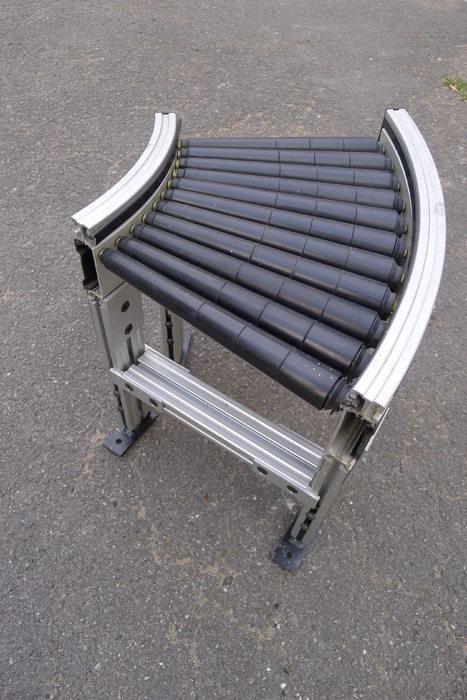

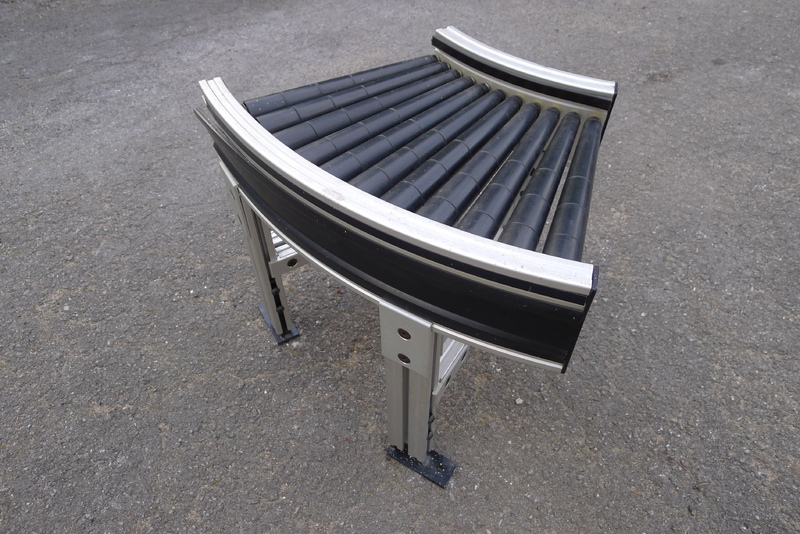

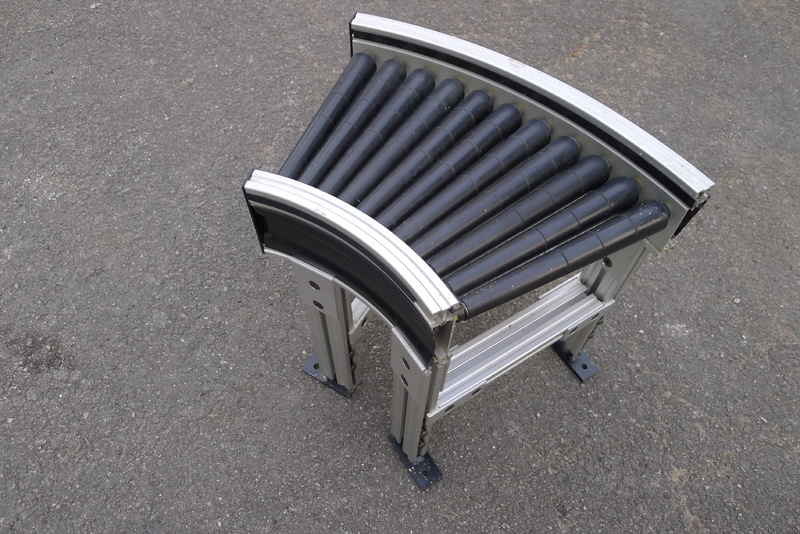

Rollenförderer, 45°-Kurve, INTERROLL, Light

Rollenförderer, 45}-Kurve
Unbenutzt, jedoch ist die Oberläche der Aluminium-Komponenten  durch die Lagerung angegriffen (daher als "gebraucht" deklariert).

Aufbau
Das Fördersystem ist modular aufgebaut. Durch die Anordnung mehrerer Module in einer Reihe entsteht eine Rollenbahn.

Funktion
Das aufgegebene Fördergut wird zum Bahnende transportiert.

Rollen

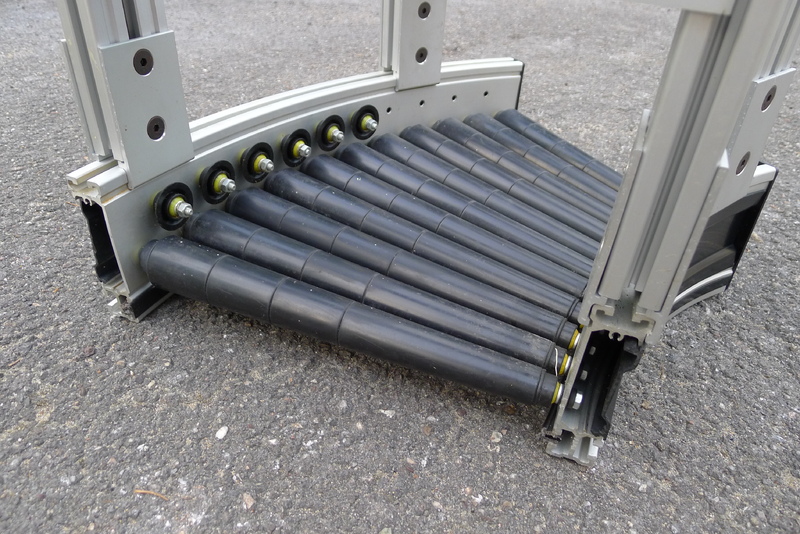

Konische Elemente aus Polypropylen Copolymer auf einem zylindrischen Innenrohr aus blankem Stahl mit einem Durchmesser von 20mm. Die Achse hat einen Durchmesser von 8mm und M6-Innengewinde an den Enden.
Geringes Eigengewicht, dadurch gute Lauf- und Anlaufeigenschaften. Geräuscharmer Lauf durch die Verwendung von Polymer-Lagerböden und Dichtungen.

Antrieb (nicht im Lieferumfang enthalten)
Die Antriebsstation mit Elektro-Getriebe-Motor, Riemenumlenk- und Spannvorrichtung ist am Aluminiumprofil unter dem Modul montiert. Der Motor benötigt eine Spannung von 400V/50Hz (3 Phasen) und liefert eine Leistung von 0,12kW.
An den Rollenbahn- bzw. an den Modulenden befinden sich Riemenumlenkstationen mit kugelgelagerten Stahlrädern.
Die Förderrollen werden tangential über einen durchgehenden Rundriemen (Ø10mm) angetrieben. Dieser hochabriebfeste und verschleißarme Riemen wird durch speziell geformte Andruckröllchen unter die Tragrollen gedrückt. Durch die exzentrische Befestigung der Andruckröllchen kann - falls gewünscht - die Anpresskraft des Riemens und damit die Mitnahmekraft der Rollen (lokal) nachjustiert werden.
Bei längeren Modulen, die nicht in einem Stück geliefert werden, muss der Riemen nach dem Aufstellen vor Ort zusammengeschweißt werden.
Der gesamte Antrieb, einschließlich der Motor- und Umlenkstationen, ist durch Abdeckungen geschützt, sodass keinerlei Verletzungsgefahr besteht.

Profile

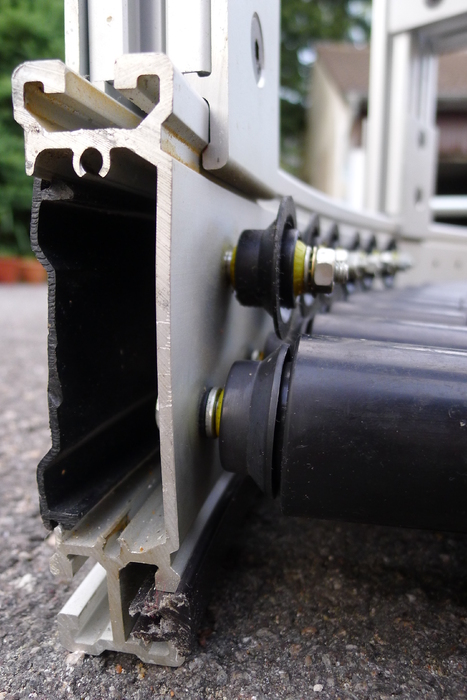

Die Seitenwangen der Module bestehen aus stranggepresstem, eloxierten Aluminium-C-Profil (MA10) mit den Abmessungen 120 x 30mm. Es dient sowohl als tragendes Element, als auch zur Befestigung der Bahnstützen, der Kunststoffabdeckungen, der Seitenführungen usw.
Sämtliche Schrauben und Achsenden sind im Hohlraum des Profils vor Beschädigung geschützt. Dieser Hohlraum kann ebenfalls für die Verlegung von Steuer- und Pneumatikleitungen genutzt werden.

Stützen
Die Bahnstützen bestehen aus stranggepresstem, eloxierten Aluminiumprofil mit den Abmessungen 30 x 60mm. Sie werden am Anfang und am Ende einer Rollenbahn, sowie an den Stoßstellen der Rollenbahnmodule mittels Stahlverbindungselementen und Hammerkopfschrauben in den T-Nuten befestigt. Zum Ausgleich von Bodenunebenheiten lassen sich die Füße um ±50mm in der Höhe verstellen.
