Rollenförderer, INTERROLL, Schwerlastförderer, Rollendurchmesser 80

Rollenförderer
Der Rollenförderer befindet sich in einem sehr guten Zustand. Er war noch nicht in Gebrauch, jedoch zeigen sich an der verzinkten Oberfläche der Rollen Spuren von der langen Lagerung. Daher die Einstufung in die Kategorie "fast neu".

Aufbau

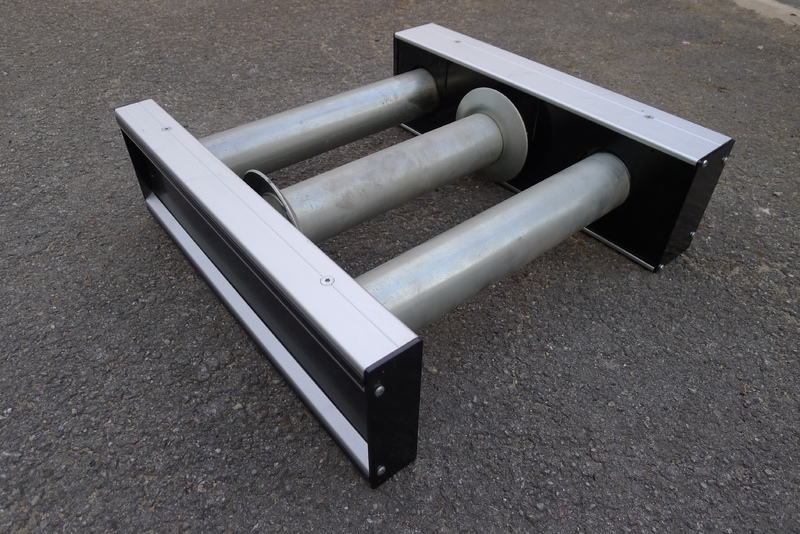

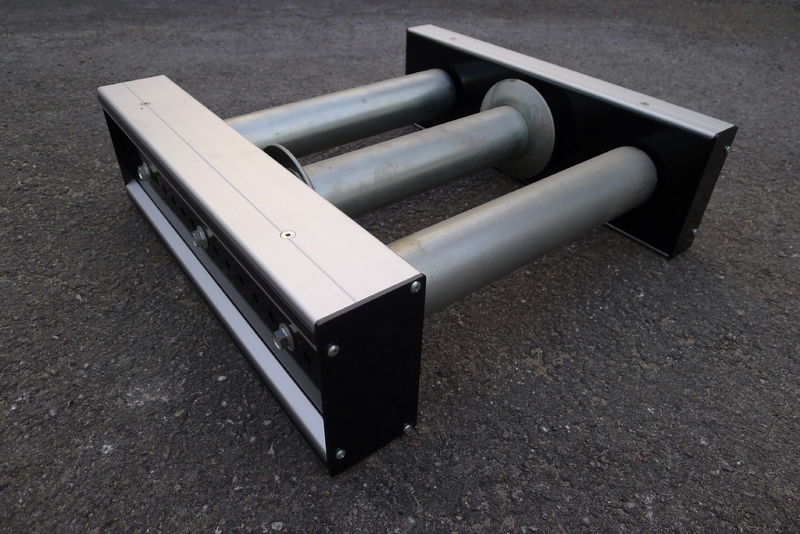

Das Fördersystem ist modular aufgebaut. Jedes Modul könnte einen Platz darstellen. Durch die Anordnung mehrerer Module in einer Reihe entsteht eine Rollenbahn.

Profile

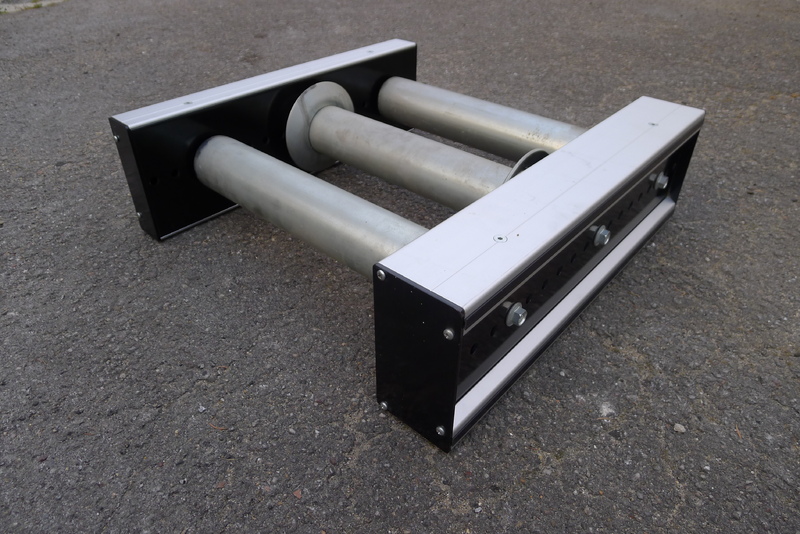

Die Seitenwangen der Module sind eine Kombination aus 4mm-starken Stahlprofilen in C-Form und Aluminiumverkleidungen. Während die Stahlprofile die Rollen aufnehmen und somit das tragende Element darstellen, dienen die Aluminiumverkleidungen mit Ihren T-Nuten zur Befestigung der Bahnstützen, der Motorstation usw.
Abmessungen Antriebsseite: 180mm x 95mm
Abmessungen Nicht-Antriebsseite: 180mm x 55mm

Rollen

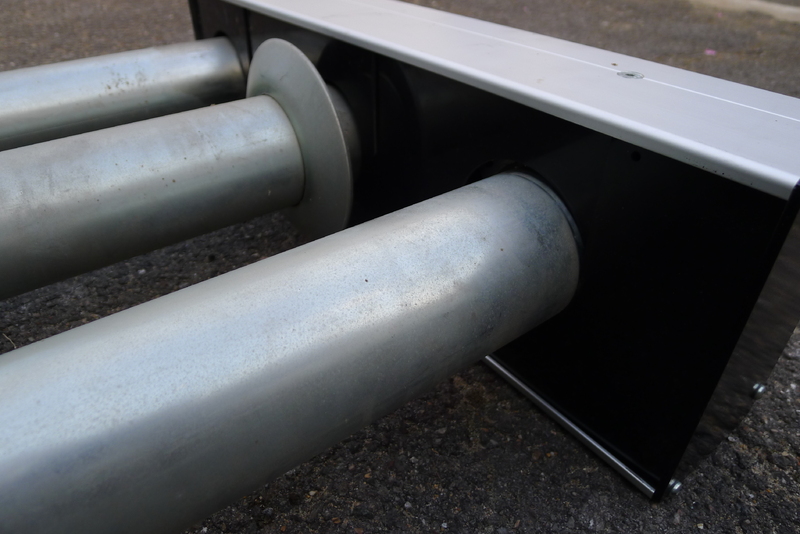

Die Förderrollen haben ein aufgeschweißtes Doppelkettenrad mit 21 Zähnen für den Antrieb mit einer 5/8"-Kette von Rolle zu Rolle. Der Rollenmantel besteht aus einem Rohr mit den Abmessungen ø80 x 3mm in verzinkter Ausführung. Die Achsen haben einen Durchmesser von 20mm und sind mit einem M12-Innengewinde versehen.

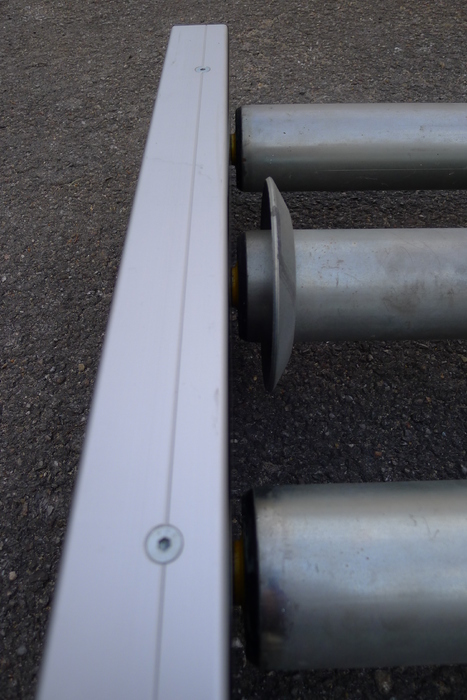

Ist eine exakte Führung der Paletten erforderlich, sollten Rollen mit ein- oder beidseitig aufgeschweissten Spurkränzen eingesetzt werden. Die mittlere der drei Rollen verfügt beidseitig über Spurkränze.

Antrieb (nicht Teil des Lieferumfangs)
An jedem Modul wird seitlich (links oder rechts) ein Elektro-Winkelgetriebe-Motor angeflanscht. Durch seine hohe Bremswirkung wird der Nachlauf selbst schwerer Paletten auf ein Minimum reduziert. Die Kraftübertragung erfolgt über eine Zahnkupplung direkt auf eine Förderrolle.
Der Motor benötigt eine Spannung von 400V/50Hz (3 Phasen). Für Lasten bis 1.000kg kommt die 0,25kW-Ausführung zum Einsatz.
