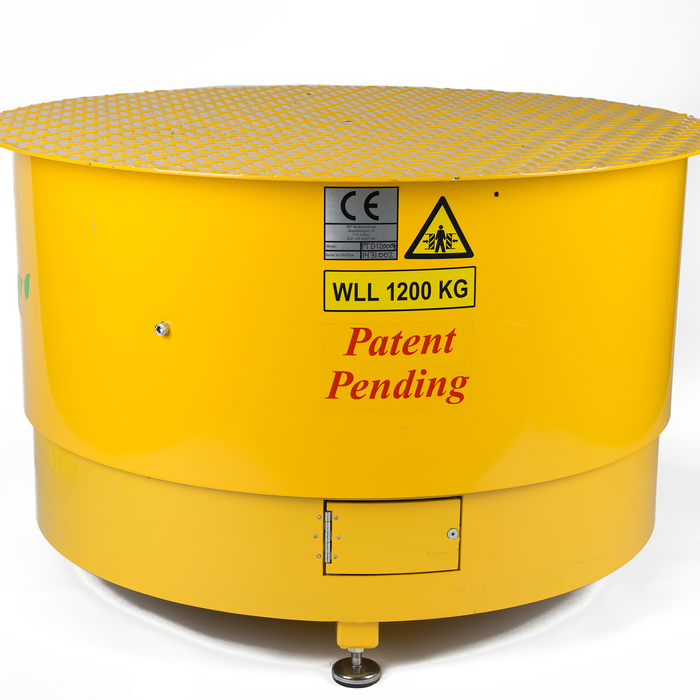

Paletten-Drehstation
2611 0
Die Herausforderung!
Die Paletten-Drehstation ist überall dort einsetzbar, wo Paletten von der Längsausrichtung in die Querausrichtung – oder umgekehrt – gedreht werden müssen. Dies kann z.B. dann der Fall sein, wenn die Entladung der Paletten vom LKW zwar längs erfolgt, jedoch eine Quereinlagerung ins Regal vorgesehen ist.
Was spricht gegen die übliche Methode?
Häufig müssen die Paletten mittels Stapler auf dem Hallenboden gedreht werden, was sehr aufwändig, zeitintensiv und vor allem für die Mitarbeiter gefährlich ist. Zudem leidet auch die Qualität der Paletten und Beschädigungen am Hallenboden sind vorprogrammiert.
Keine zusätzliche Energiequelle erforderlich!
Die Paletten-Drehstation arbeitet unabhängig von externen Energiequellen, d.h., ohne Strom-, Pneumatik- oder sonstige Anschlüsse. Das Eigengewicht der abgestellten Palette genügt, um die Paletten-Drehstation mit ausreichend Energie für die Drehbewegung zu versorgen. Die bei diesem Vorgang gespeicherte Energie bringt die Plattform anschließend zurück in die Ausgangsposition.
Anwendung

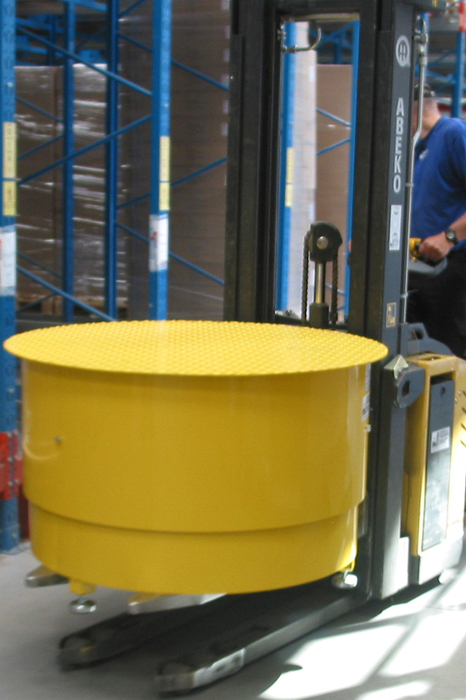

Nachdem die Paletten-Drehstation an einen beliebigen Ort im Produktions- oder Logistik-Bereich verfahren und dort abgestellt wurde, kann sie sowohl in Kombination mit Gegengewichts-Staplern, als auch mit radarmunterstützten Elektro-Hochhubwagen bedient werden.
Die Bedienung ist denkbar einfach:

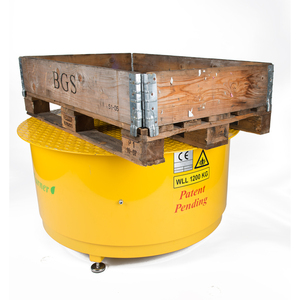

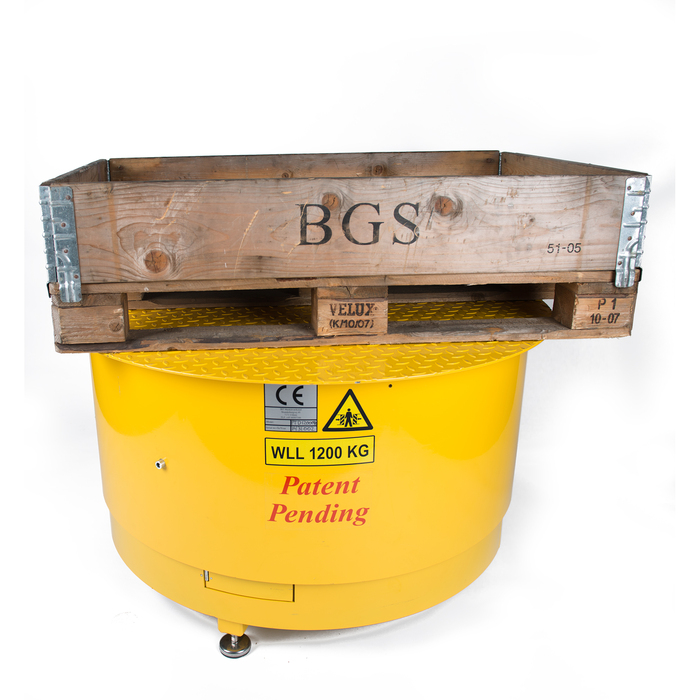

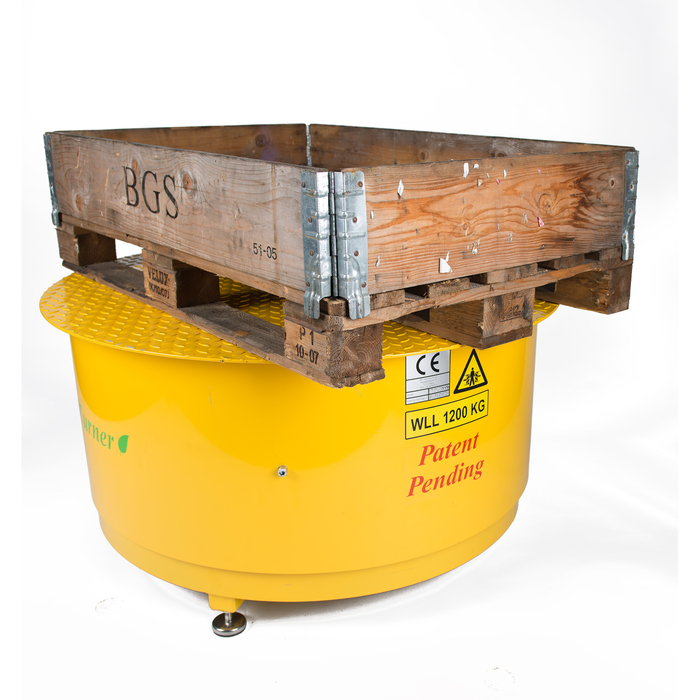

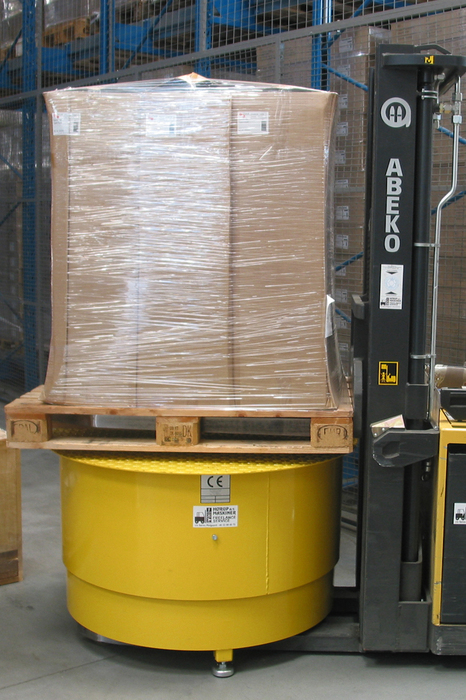

- Palette auf der Plattform absetzen.

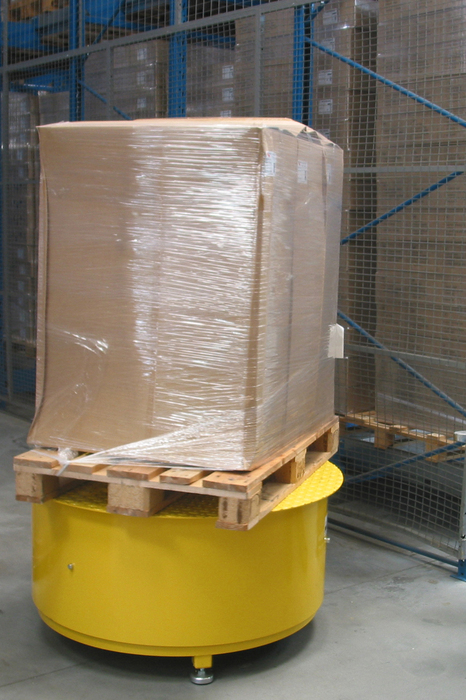

- Mit mäßiger Geschwindigkeit (speed1) dreht sich die Plattform und senkt sich dabei um ca. 40 mm ab. Es bleibt genug Zeit, um sicher mit den Gabelzinken aus der Palette zu fahren.

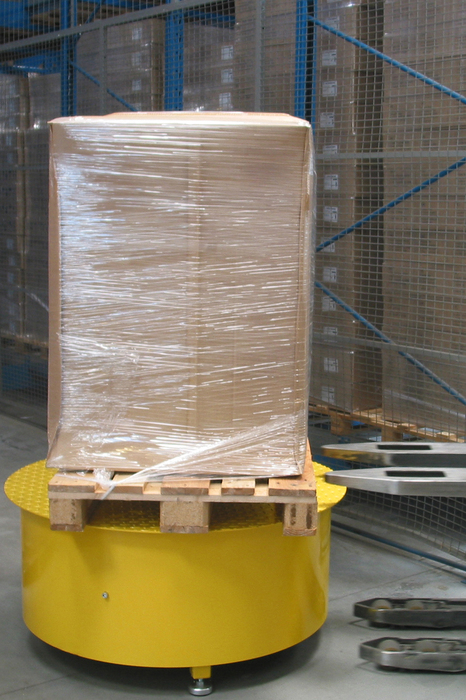

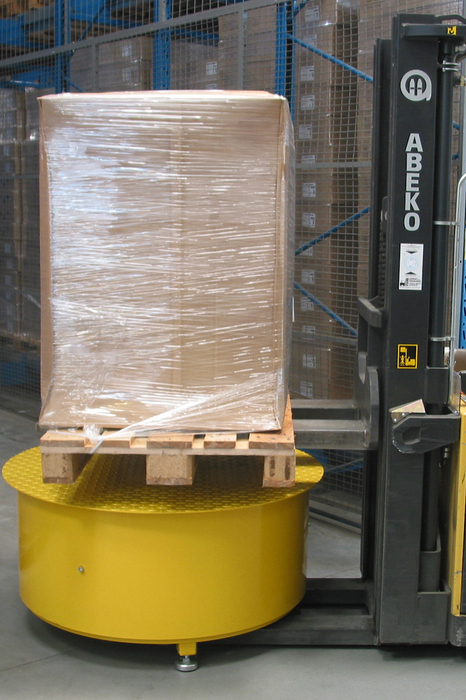

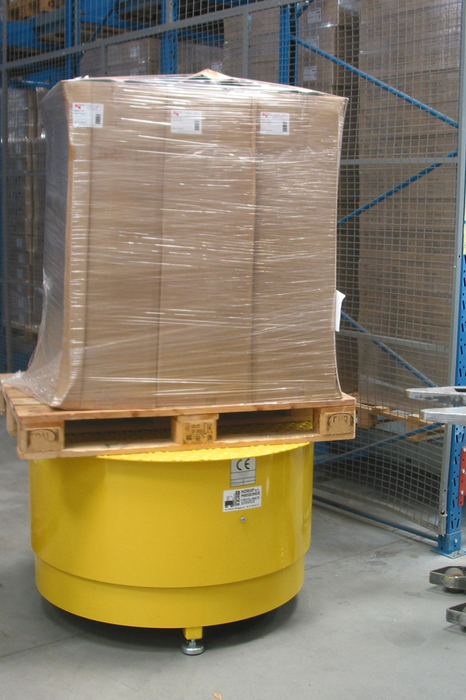

- In der zweiten Stufe erhöht sich die Drehgeschwindigkeit (speed2) und die Plattform senkt sich um weitere 160 mm. Die Plattform mit darauf befindlicher Palette hat sich um 90} gedreht.
- Mit den Gabelzinken in die Palette einfahren, Palette anheben und abtransportieren.

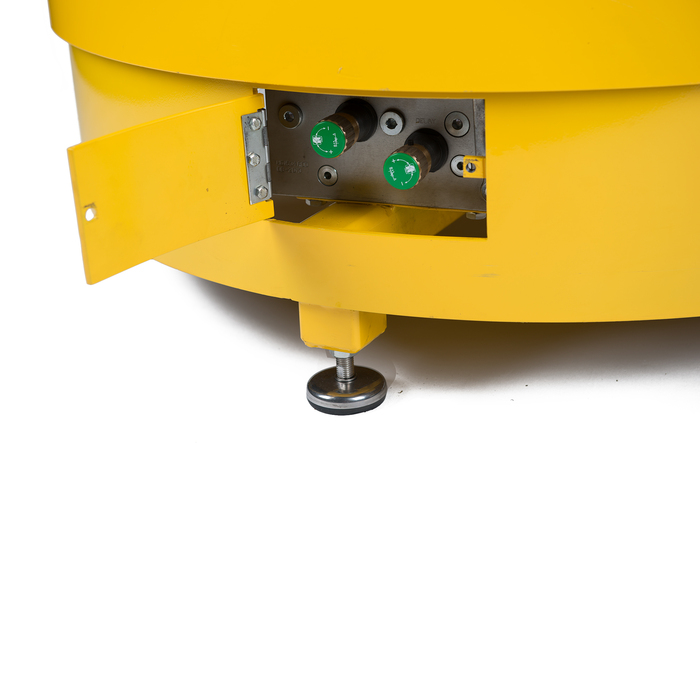

- Die Dreh- und Senkgeschwindigkeiten (speed1 und speed2) lassen sich unabhängig voneinander einstellen. Unterschiedliche Palettengewichte haben keinen Einfluss auf die Geschwindigkeiten.
Technische Daten
Modell |
PTD 1200-90 |
PTD 1500-90 |
Durchmesser |
1.200 mm |
1.500 mm |
Höhe ausgefahren |
755 mm |
755 mm |
Höhe eingefahren |
568 mm |
568 mm |
Drehwinkel |
90} |
90} |
min. Palettengew. |
100 kg |
100 kg |
max. Palettengew. |
1.200 kg |
1.200 kg |
Eigengewicht |
205 kg |
265 kg |
