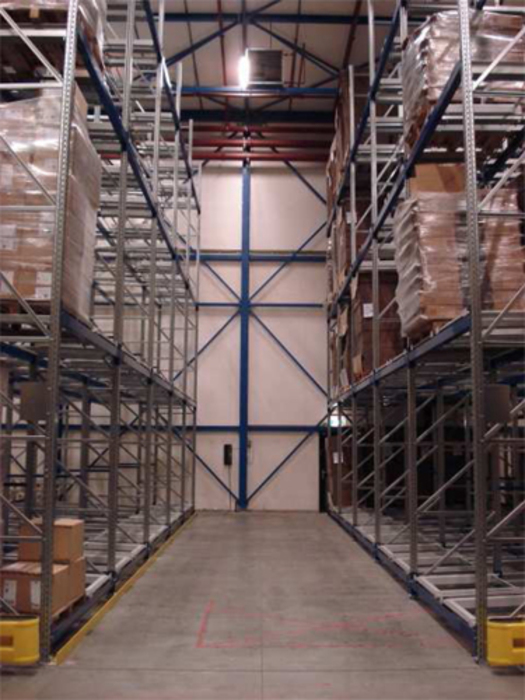

Carrier Push Back-/Einschub-/Paletten-Regalanlage, 5 Paletten hintereinander, 400 Palettenplätze

Hersteller; Modell/Typ: SSI Schäfer, Saar Lagertechnik; PR 600

Carrier Push Back-Regal

• Palettentyp: Euro-Palette (DIN)
• Min. Gewicht: 200kg
• Max. Gewicht: 1.000kg

Zwei (2) Reihen

• Tiefe: 4.300mm (entspr. 5 Paletten)
• Länge: 13.950mm
• Anzahl Felder: 5 x 2.700mm
• Anzahl Traversen pro Feld: 4 Ebenen (alle Ebenen mit Carrier Push Back)
• Anzahl Wagen: 5 Felder x 2 Wagen x 4 Ebenen = 40 Wagen (gesamt 80 Wagen)

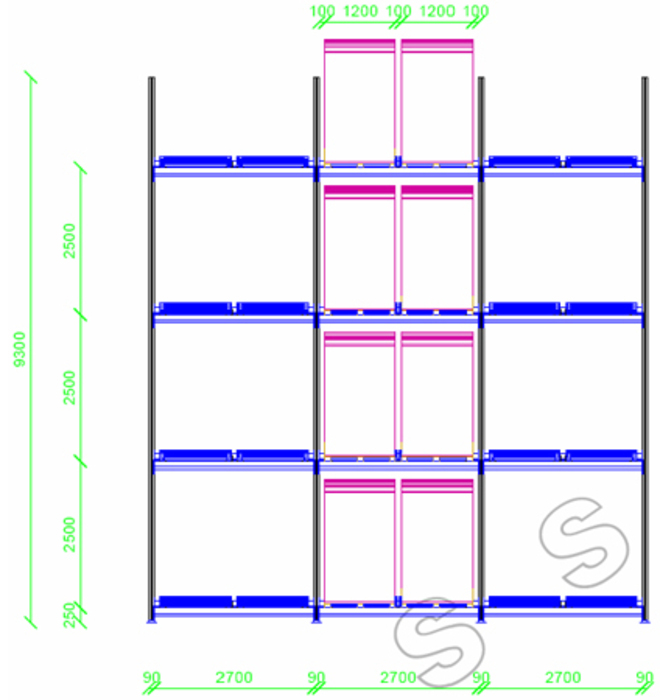

Auflagehöhen

• Erste Ebene: ca. 250mm
• Zweite Ebene: ca. 2.750mm
• Dritte Ebene: ca. 5.250mm
• Vierte Ebene: ca. 7.750mm

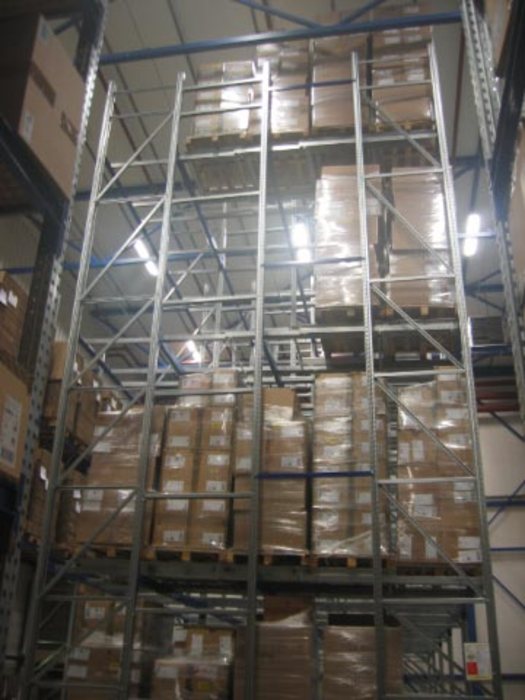

Beschreibung des Materials

• PR 600 Rahmen: Einhängeraster 50mm
• Fußplatten: Große Fußplatten zur sicheren Verteilung der Lasten in den Boden
• Profile: P93
• Tragfähigkeit/Rahmen: 9.640kg
• Oberfläche: galvanisch verzinkt

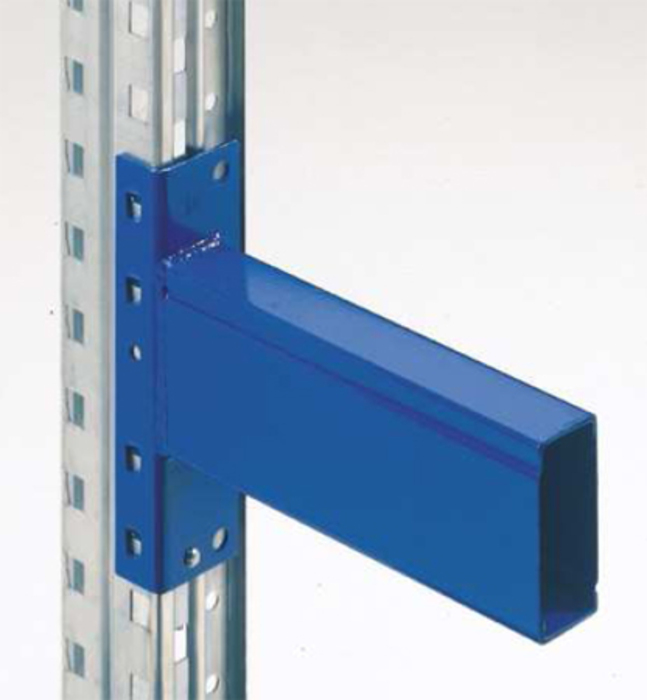

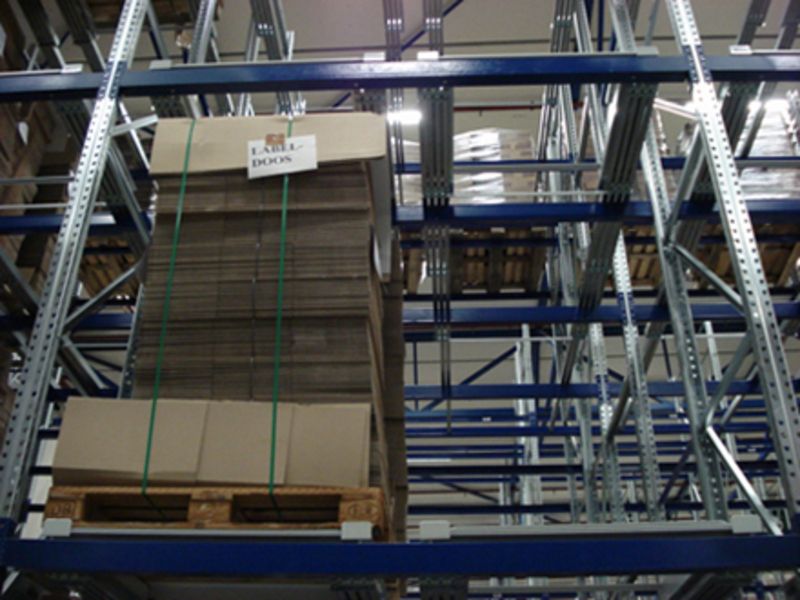

• PR 600 Traversen: alle Traversen mit 5-fach-Connectoren
• Profil: CE 110
• Tragfähigkeit/Traversenpaar: 2.400kg
• Traversenlänge: 2.700mm
• Oberfläche: lackiert (RAL5010, blau)

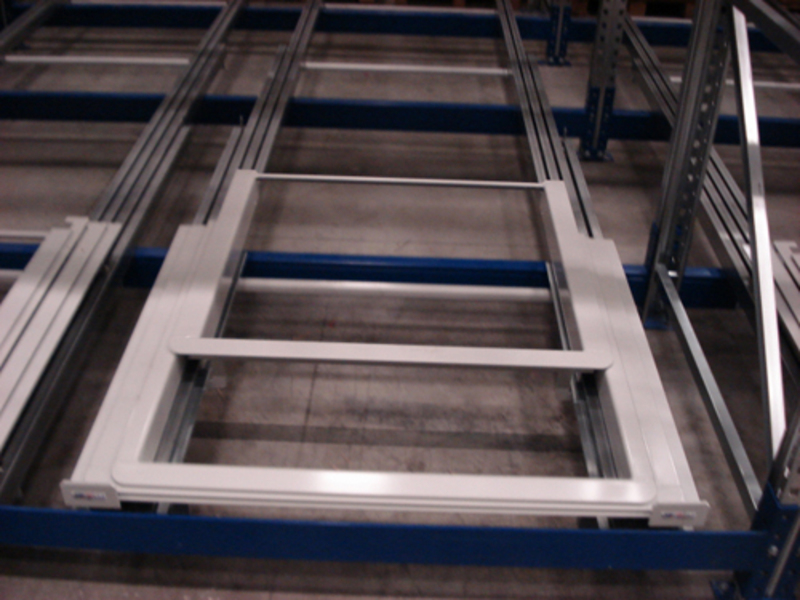

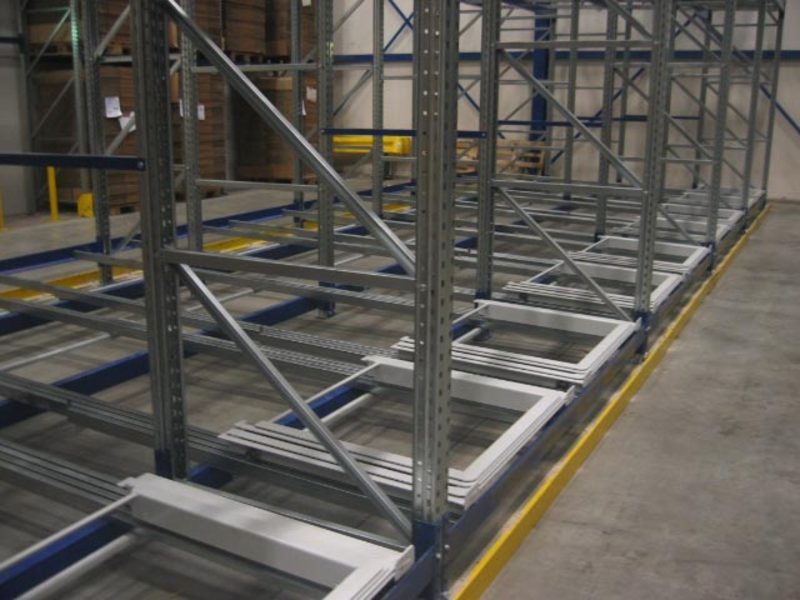

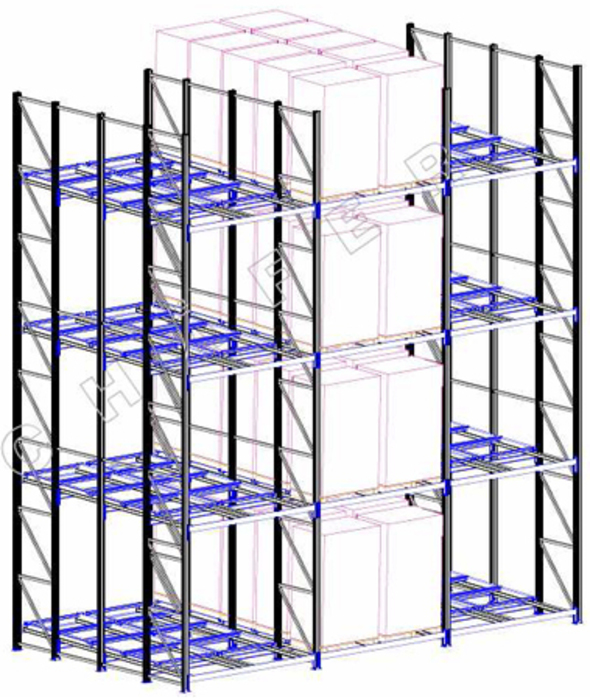

Wagen-System

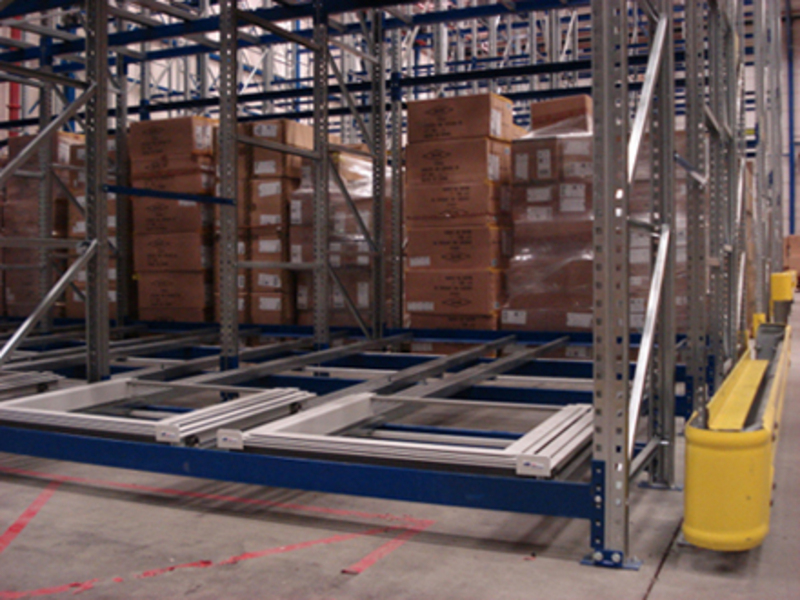

Das Einschubsystem Carrier Push Back ist eine Einheit aus miteinander verbundenen Wagen, die auf Schienen bewegt werden. Die Schienenprofile sind im Gefälle angebracht, um das Nachlaufen der Paletten zu erleichtern. Durch die unterschiedliche Bauhöhe der Wagen findet die einzulagernde Palette immer den richtigen Wagen. Die erste Palette wird auf den höchsten Wagen aufgesetzt. Beim Aufsetzen der nächsten Palette werden alle bereits im Kanal befindlichen Paletten um einen Platz nach hinten geschoben, danach wird die nächste einzulagernde Palette auf den nächstniedrigeren Wagen abgesetzt. Die letzte Palette wird direkt auf das Schienenprofil abgesetzt.

Beim Herausnehmen der ersten Palette laufen die restlichen Paletten selbsttätig nach. Durch die Verbindung der Wagen miteinander laufen die Paletten auch bei geringem Gefälle nach, die nachlaufenden Wagen werden mit der ersten Palette zurück gezogen. Für die Einlagerung von fünf Paletten werden vier Wagen benötigt. Jeder Wagen läuft auf einem eigenen Schienenpaar, außer dem vierten Wagen, der innerhalb des dritten Wagens verfährt. Durch dieses System wird die Bauhöhe sehr niedrig gehalten.

Die Qualität der Palette beeinflusst das Nachlaufverhalten nicht.

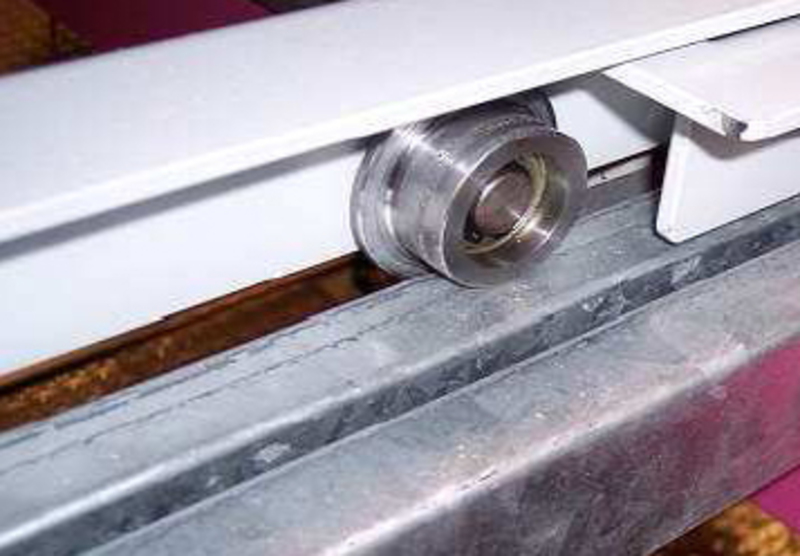

Wagen in stabiler Schweißkonstruktion. Stahlräder mit DIN-Kugellager und Spurkränzen. Ein Laufprofil für jeden Wagen sichert eine kompakte Bauweise.
